太陽模擬環境艙對電子設備的光照試驗程序

電子設備的光照試驗包含兩個，程序Ⅰ-循環試驗和程序Ⅱ-穩態試驗。下面，我們來看看對電子設備的光照試驗程序主要有哪些。

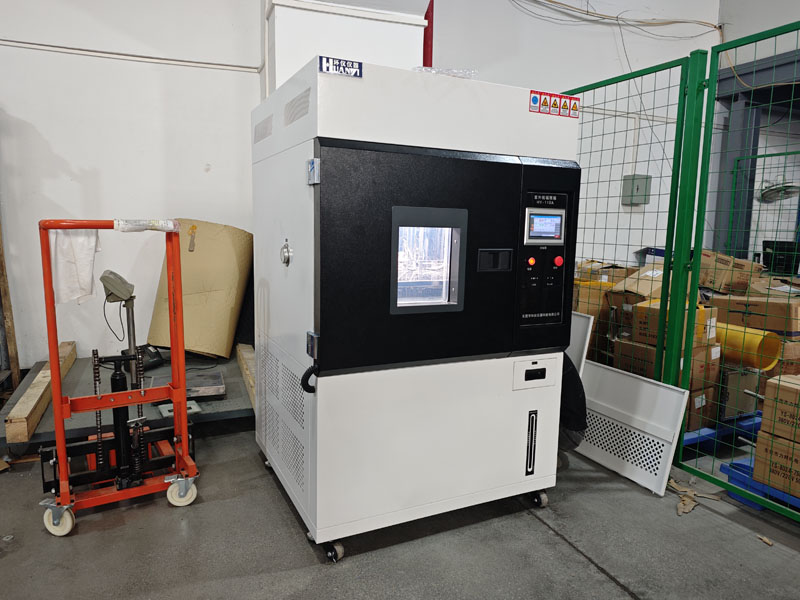

試驗設備：環儀儀器 陽光輻照模擬箱

參考標準：GJB 150.7A-2009和GB/T 2423.24-2022

電子設備光照試驗程序：

1.初始檢測

試驗前所有的試件均需在標準大氣條件下進行檢測，以取得基線數據，檢測步驟如下所述。

a）將試件安裝在試驗箱內并使它在標準大氣條件下，除規定為貯存狀態外，應使試件處于模擬實際使用時的狀態。

b）對試件進行外觀檢查，特別要注意應力較集中的部位，例如：外殼的彎角處，并記錄檢查結果。

c）根據需要裝上測定試件相應溫度所需的溫度傳感器。

d）按技術文件的要求對試件做工作檢測，記錄結果。

2.試驗實施

將試件置于試驗箱內，按下圖規定的試驗條件實時地調節試驗箱內的空氣溫度，設定輻射燈輻照度，并完成對應的循環次數。若要求試件工作，在最后一個循環，當試驗箱溫度達到最大值時，對試件進行工作性能檢查，并記錄結果。

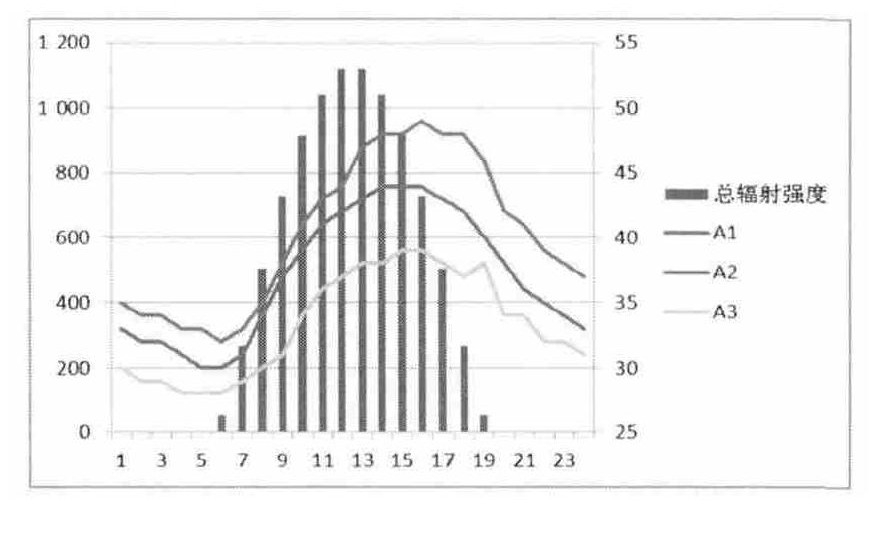

a.循環試驗

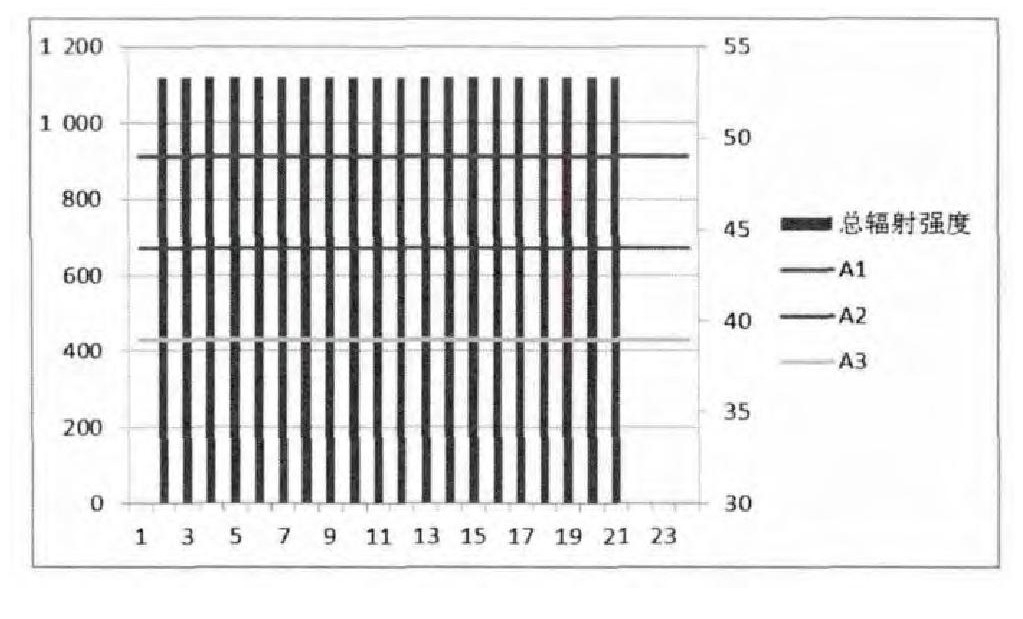

b.穩態試驗

3.性能特性檢測

試驗結束后，試件取出試驗箱后進行檢查，具體的合格判據如下所述。

a）程序Ⅰ：在溫度峰值條件下和恢復到標準大氣條件后，試件性能和特性的改變不能出現不滿足產品規范要求的情況。

b）程序Ⅱ：試件性能和特性（例如：顏色或其他表面狀態）的改變不能出現不滿足產品規范要求的情況。

試驗注意事項：

a）將試件盡可能地置于試驗箱中心，試件表面與任一箱壁之間的距離應不小于0.3m，并且當輻射燈調整到試驗所需的最近位置時，為了防止局部過熱，試件與輻射燈之間的距離應不小于0.76m。

b）除另有規定外，在客觀條件允許的情況下，試件的取向應使其易損部位朝向輻射燈。

c）同時試驗的幾個試件要相互分開，以確保不會出現試件相互遮擋或妨礙空氣流動的情況，除非這種情況代表了裝備實際使用的狀態。

d）為了盡量地降低或消除試驗箱內表面的再輻射，試驗箱的容積應至少為試件外殼體積的10倍，光源輻射面積應至少為試樣水平投影面積的4倍。

e）灰塵和其他表面污染物可顯著地改變被輻射表面的吸收特性。除另有規定外，試驗時應確保試件清潔。

以上就是電子設備的光照試驗程序，如有試驗疑問。可以咨詢環儀儀器相關技術人員。
