《NB/T 10331-2019 多功能換相切換開關》標準

《NB/T 10331-2019 多功能換相切換開關》是由中國能源局發布的標準，涉及多功能換相切換開關的規范。該標準適用于額定頻率50Hz、額定電壓不超過440V、額定電流不超過250A的多功能換相切換開關。規定了多功能換相切換開關的范圍、術語、分類、特性、產品資料、正常的使用和安裝條件、結構和性能要求以及試驗方法等方面的要求。

一、范圍：
本標準適用于額定頻率50Hz，額定電壓不超過440V，額定電流不超過250A的多功能換相切換開關。

本標準規定了多功能換相切換開關的范圍、術語、分類、特性、產品資料、正常的使用和安裝條件、結構和性能要求以及試驗方法。

二、試驗項目：
沖擊試驗、振動試驗、高低溫試驗、耐濕熱試驗等。

三、試驗設備：

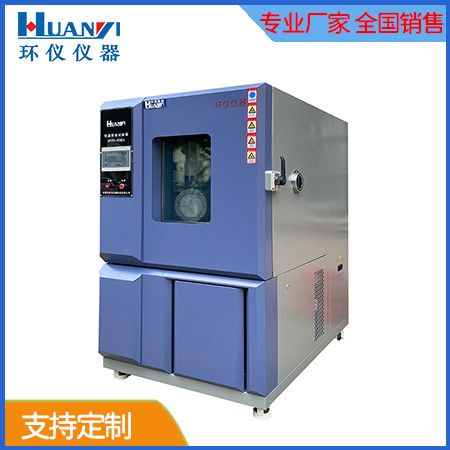

恒溫恒濕試驗箱、振動試驗機、沖擊試驗機等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

低溫性能試驗

對多功能換相切換開關在周圍環境溫度為(-40士2）℃時進行低溫性能試驗。
實驗過程中多功能換相切換開關施加額定工作電壓，可根據控制管理單眼指令，控制負荷自由切換到A、B、C三相中任何一相供電。
多功能換相切換開關可通過面板控制進行換相操作;手動斷開多功能換相切換開關后，多功能換相切換開關應閉鎖，控制管理單元無法操控多功能換相切換開關。
多功能換相切換開關換相響應時間和換相切換時間應滿足部分8.3.6的要求。

耐濕性能驗證

GB/T 14048.1-2012中附錄K適用。
多功能換相切換開關應能經受+55℃，6晝夜的交變濕熱試驗（Db）的考核。

試驗結果判別:

a)試驗結束前，按2U不小于1 000 V，進行1 min的工頻耐壓。試驗時，應無絕緣擊穿閃絡現象。

b)試驗后，多功能換相切換開關應能正常工作，且不允許性能降低。
